Оптоволокно використовується одночасно в магістральних мережах зв’язку, домашньому інтернеті та спеціалізованих системах передавання даних. В усіх випадках базовий принцип однаковий: інформацію переносять світлові імпульси, які проходять крізь тонке прозоре волокно.
Різниця починається на рівні архітектури. Домашній оптоволоконний інтернет працює через стаціонарну мережу оператора, тоді як у FPV-системах волокно може бути фізичною лінією зв’язку з рухомим апаратом. Саме тому одна технологія вирішує дуже різні завдання.
Що таке оптоволокно і з чого воно складається
Якщо коротко пояснювати, що таке оптоволокно, це надзвичайно тонкий світлопровід, зазвичай виготовлений на основі високочистого кварцового скла. Усередині нього світловий сигнал проходить від передавача до приймача, несучи закодовані цифрові дані.
Типове оптичне волокно має кілька шарів:
- серцевину, якою поширюється світло;
- оптичну оболонку, або cladding, з іншим показником заломлення;
- захисне полімерне покриття;
- зовнішні елементи кабелю, які захищають волокно від розтягування, вологи та механічних пошкоджень.
Ключова деталь полягає в різниці показників заломлення серцевини та оболонки. На офіційній сторінці Corning про принцип роботи оптичного волокна пояснюється механізм утримання світла всередині серцевини: серцевина має вищий показник заломлення, а оболонка допомагає не допустити виходу світлової енергії назовні.
Оптоволокно передає дані не електричним струмом у металевій жилі, а модульованим світлом усередині діелектричного середовища.
Саме відсутність металевого провідника робить оптичний канал практично нечутливим до звичайних електромагнітних наведень.
Як працює оптоволокно і чому світло не виходить назовні

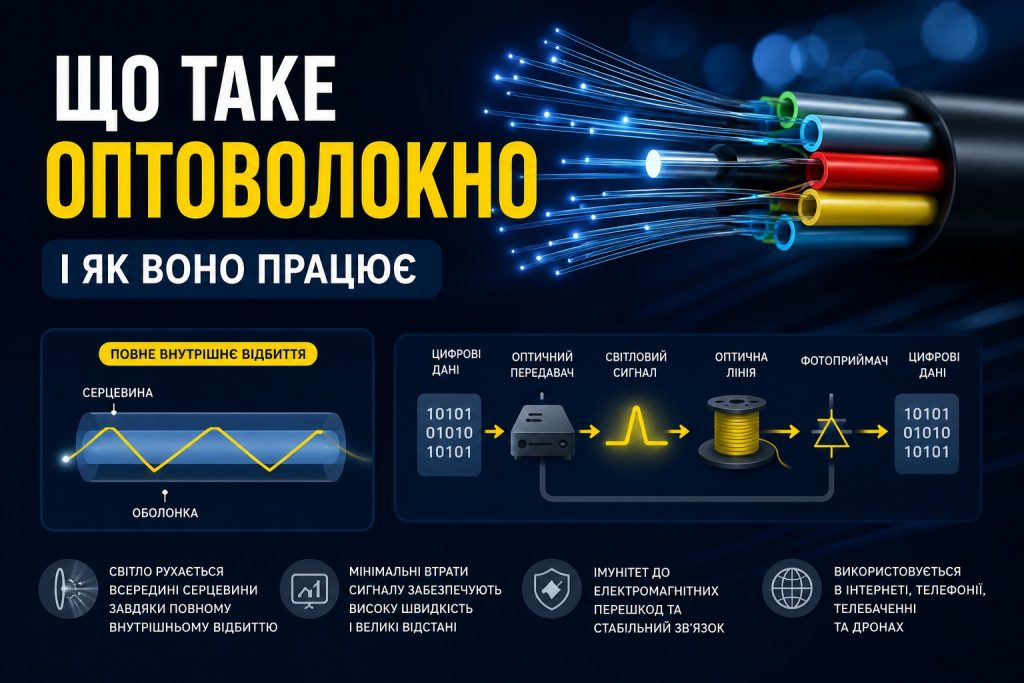

Принцип, який пояснює, як працює оптоволокно, називається повним внутрішнім відбиттям. Коли промінь рухається всередині серцевини та досягає межі з оболонкою під відповідним кутом, він не проходить у зовнішній шар, а повертається назад у серцевину. Так світловий сигнал поширюється вздовж волокна.
Передавання цифрових даних відбувається послідовно:
- мережеве обладнання отримує цифрові дані;
- оптичний передавач перетворює електричний сигнал на світловий;
- лазер або інше джерело вводить світло у волокно;
- світловий сигнал проходить через оптичну лінію;
- фотоприймач на іншому кінці фіксує зміни світла;
- обладнання відновлює з них цифрову інформацію.
Світло не проходить крізь волокно абсолютно без втрат. Частина енергії поглинається матеріалом або розсіюється, а надмірні вигини кабелю також збільшують загасання. Проте високочисте скло та правильно підібрані робочі довжини хвиль дозволяють передавати сигнал на великі відстані. Чинна рекомендація ITU-T G.652 для одномодового волокна описує роботу, зокрема, в діапазонах біля 1310 і 1550 нм.
На MigNews уже розглядався інший наслідок величезного потенціалу оптичних мереж: експеримент із [передаванням даних зі швидкістю 430 Тбіт/с] на стандартному оптоволокні. Такі результати не означають, що домашній тариф може працювати на сотнях терабіт, але показують запас пропускної здатності самого фізичного середовища.
У волокні передається не «інтернет» як окрема сутність, а світлова послідовність, яку обладнання на кінцях лінії перетворює на цифрові дані.
Одномодове та багатомодове волокно
Оптичні лінії поділяють передусім на одномодові та багатомодові. Одномодове волокно має значно меншу область поширення світла й використовується там, де потрібні великі дистанції та висока пропускна здатність. Багатомодове має більшу серцевину й частіше зустрічається в локальних мережах, дата-центрах та внутрішній інфраструктурі будівель.
Для волокна ITU-T G.652 діаметр модового поля біля 1310 нм становить приблизно 8,6–9,2 мкм залежно від категорії, а стандартний діаметр скляної оболонки становить 125 мкм. У сучасного багатомодового OM3/OM4 типова серцевина має 50 мкм; старіший OM1 використовує 62,5 мкм. Такі параметри наведені в технічній документації Corning та ITU-T.
| Характеристика | Одномодове волокно | Багатомодове волокно |
|---|---|---|
| Світлові моди | Переважно одна | Кілька |
| Типовий розмір | Модове поле близько 9 мкм | Серцевина 50 або 62,5 мкм |
| Відстані | Від міських мереж до магістралей | Переважно коротші локальні лінії |
| Типові джерела | Лазер | VCSEL або лазер залежно від системи |
| Застосування | GPON, операторські та магістральні мережі | LAN, дата-центри, внутрішні мережі |
Як працює GPON-інтернет від провайдера до квартири
GPON розшифровується як Gigabit-capable Passive Optical Network, тобто гігабітна пасивна оптична мережа. Слово «пасивна» означає, що між операторським обладнанням і абонентами можуть використовуватися оптичні розгалужувачі, які не потребують електроживлення для поділу світлового сигналу.
Базову архітектуру визначає серія стандартів ITU-T G.984. В офіційній [рекомендації ITU-T G.984.1] описані загальні характеристики GPON та номінальні швидкості лінії до 2,4 Гбіт/с у низхідному напрямку і 1,2 або 2,4 Гбіт/с у висхідному.
Основні компоненти мережі:
- OLT, або Optical Line Terminal, на стороні оператора;
- пасивна оптична розподільча мережа;
- сплітери, які розгалужують сигнал;
- абонентські ONU або ONT;
- домашній маршрутизатор чи інше Ethernet-обладнання.
Як дані потрапляють до роутера

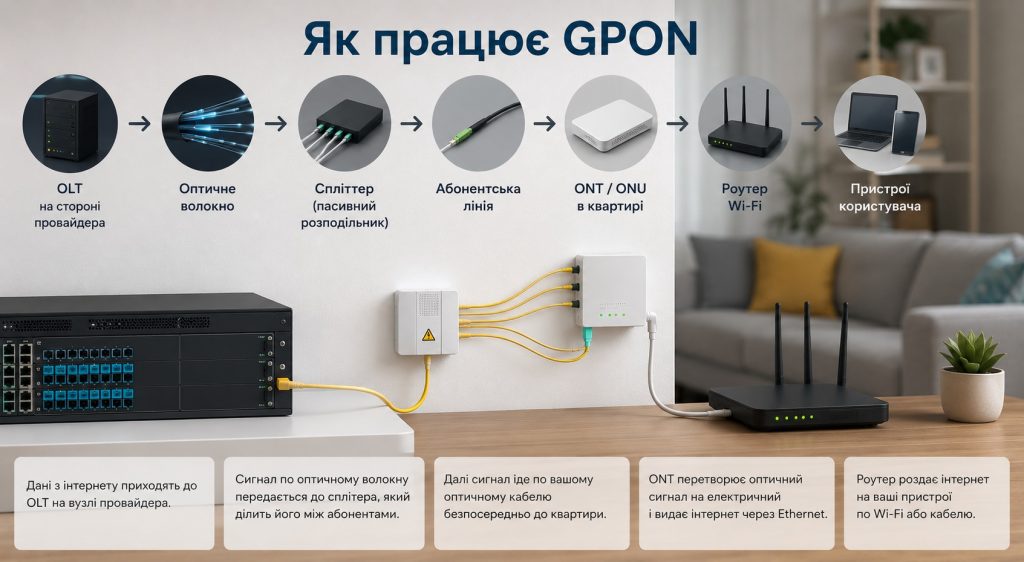

Якщо спростити, як працює GPON, схема виглядає так:
OLT → оптичне волокно → сплітер → абонентська лінія → ONT → Ethernet → роутер або комп’ютер.
ONT приймає оптичний сигнал та перетворює його у звичайний Ethernet-трафік. Wi-Fi починається вже після цього етапу, якщо ONT має вбудовану точку доступу або до нього підключений окремий маршрутизатор.
GPON і Wi-Fi не є конкурентними технологіями: перша доставляє канал оператора до абонента, друга розподіляє мережу між пристроями бездротовим способом.
Технічний опис Cisco також показує класичну схему OLT → splitter → ONU/ONT і використання різних довжин хвиль для висхідного та низхідного трафіку.
| Параметр | GPON | Ethernet по мідній витій парі |
| Середовище | Оптичне волокно | Мідні провідники |
| Передавання | Світлові імпульси | Електричний сигнал |
| Типове застосування | Доступ оператора, FTTH | Локальна мережа |
| Електромагнітні перешкоди | Саме волокно нечутливе | Можливий вплив наведень |
| Обладнання абонента | ONT/ONU | Ethernet-порт або комутатор |
Розвиток фіксованих оптичних мереж відбувається паралельно з мобільними технологіями. У матеріалі MigNews про [запуск 5G у Києві та інших містах] пояснюється розвиток мобільної інфраструктури нового покоління. Оптика часто залишається важливою частиною транспортної інфраструктури навіть там, де кінцевий користувач підключається бездротово.
GPON описує спосіб організації оптичної мережі доступу, а не конкретну швидкість тарифу абонента.
Чому оптоволокно використовують у FPV-дронах
У класичній FPV-системі команди керування та відео передаються радіоканалом. FPV-дрони на оптоволокні використовують інший принцип: між рухомим апаратом і наземною стороною зберігається фізичний оптичний канал, а волокно поступово розмотується під час руху.
Це принципова відмінність для електромагнітного середовища. Засоби радіоелектронної боротьби впливають на радіосигнали, тоді як інформація всередині оптичного волокна передається світлом. Детальний принцип роботи радіоперешкод описаний у матеріалі MigNews про [роботу РЕБ і протидію дронам] в умовах сучасної війни.
| Класичний FPV | Оптоволоконний FPV |
| Основний канал через радіоефір | Основний канал через фізичне волокно |
| Залежить від умов поширення радіосигналу | Сигнал проходить усередині оптичної лінії |
| Радіоканал може зазнавати перешкод | Оптичний канал не глушиться як звичайний радіосигнал |
| Немає фізичної лінії до оператора | Волокно залишається фізично пов’язаним із системою |
Міністерство оборони України офіційно повідомляло про впровадження та закупівлю таких систем. У [матеріалі Міноборони про оптоволоконні дрони] описується їхнє використання в умовах впливу РЕБ.
«Все більшу кількість бойових операцій виконують FPV-дрони на оптоволокні, що є стійкими до дії засобів РЕБ».
Міністерство оборони України
Водночас оптоволокно для FPV-дронів створює власні фізичні обмеження. Системі потрібен запас волокна, він має масу, а сама лінія може бути пошкоджена або розірвана. На відміну від радіоканалу, тут між двома сторонами фактично існує тонкий фізичний зв’язок.
Оптичний канал не робить безпілотну систему універсально захищеною, він лише прибирає залежність основної лінії передавання даних від традиційного радіоефіру.
Що спільного між GPON і оптоволоконним FPV
На фізичному рівні GPON інтернет і оптичний канал FPV використовують одну базову властивість волокна: світло може переносити закодовану інформацію вздовж прозорої серцевини з малими втратами.
На цьому схожість майже закінчується. GPON є стаціонарною операторською архітектурою «точка-багато точок» із OLT, пасивними сплітерами та ONT. Оптоволоконний канал рухомого апарата створює фізичне з’єднання іншого типу і працює в зовсім інших механічних умовах.
| GPON | Оптоволоконний FPV | |
| Основна мета | Широкосмуговий доступ | Передавання даних до рухомої системи |
| Середовище | Оптичне волокно | Оптичне волокно |
| Архітектура | OLT, сплітери, ONU/ONT | Фізична лінія між сторонами |
| Режим | Стаціонарний | Рухомий |
| Базовий принцип | Інформація кодується світлом | Інформація кодується світлом |
FAQ
Чи передається електрика через оптоволокно?
Ні. Саме скляне оптичне волокно передає світловий сигнал. Електроніка потрібна на кінцях лінії для створення, приймання та обробки сигналу.
Чому світло не виходить з оптичного волокна?
Серцевина та оболонка мають різні показники заломлення. За відповідних умов на їхній межі виникає повне внутрішнє відбиття, яке утримує світло всередині серцевини.
Яку швидкість може забезпечувати оптоволокно?
Єдиної цифри немає. Пропускна здатність залежить від передавачів, приймачів, довжини хвилі, типу волокна, способу модуляції та мережевого стандарту. Саме волокно має значно більший потенціал, ніж швидкість звичайного домашнього тарифу.
Що означає GPON?
GPON означає Gigabit-capable Passive Optical Network. Це стандарт пасивної оптичної мережі доступу, через яку один операторський OLT може обслуговувати багатьох абонентів через систему оптичних розгалужувачів.
Чи працює GPON без електроенергії?
Пасивні сплітери не потребують живлення, але активне обладнання потребує. OLT оператора та домашній ONT повинні отримувати електроенергію або резервне живлення.
Чим оптоволоконний FPV відрізняється від звичайного FPV?
Головна різниця полягає у способі передавання даних. Звичайний FPV покладається на радіоканал, тоді як оптоволоконна система використовує фізичну оптичну лінію, через яку інформація передається світловим сигналом.
