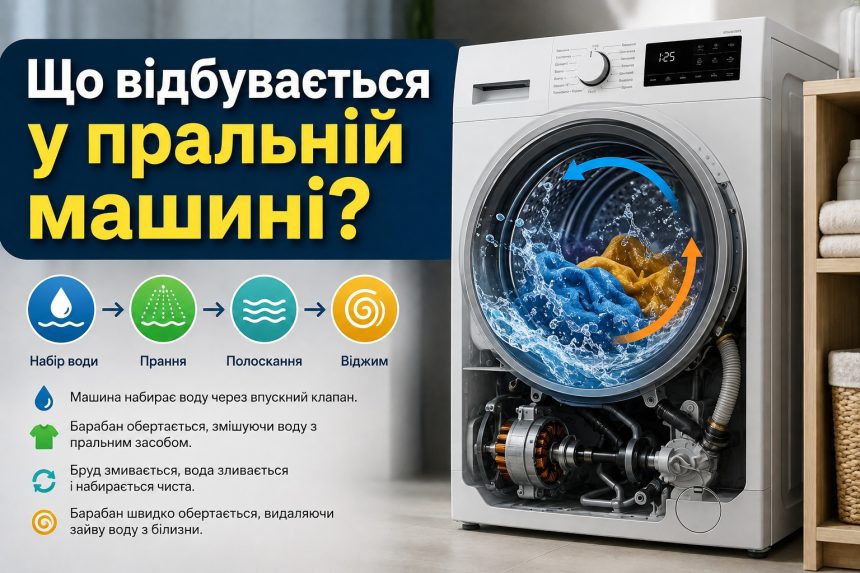

Після натискання «Старт» автоматична пральна машина виконує не одну дію, а цілий ланцюжок операцій. Вона блокує дверцята, відкриває подачу води, контролює її кількість, за потреби вмикає нагрів, запускає двигун, кілька разів зливає та набирає воду, а наприкінці розкручує барабан для віджиму. Саме така послідовність пояснює, як працює пральна машина від початку програми до розблокування люка.
Більшість процесів користувач не бачить. За металевим барабаном розташовані бак, двигун, нагрівач, насоси, клапани, датчики, противаги та електронний модуль. При цьому конструкція залежить від типу і конкретної моделі: наприклад, на MigNews уже описували пральну машину Xiaomi з трьома барабанами, яка помітно відрізняється від звичайної фронтальної машини.

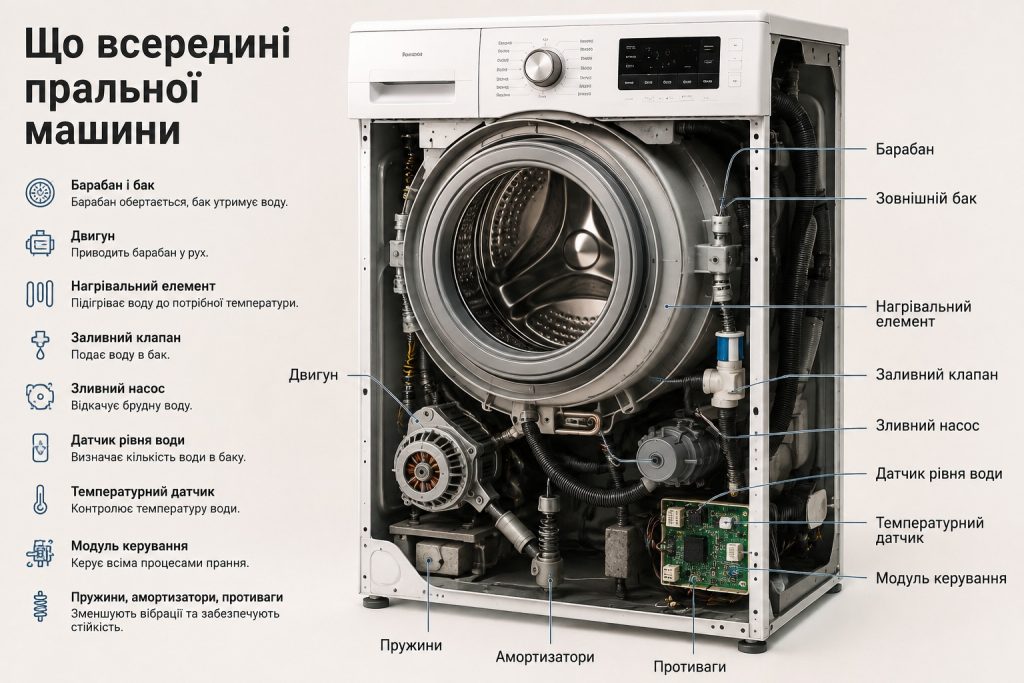

Що знаходиться всередині пральної машини
Ключова особливість будови пральної машини полягає в тому, що барабан і бак є різними деталями. Барабан виготовлений із металу, має отвори та обертається разом із білизною. Бак оточує його зовні, утримує воду і сам не обертається. Водночас бак не закріплений у корпусі абсолютно жорстко: пружини та амортизатори дають йому можливість рухатися під час роботи.
До основних вузлів машини належать:
- барабан і зовнішній бак;
- електродвигун та система передачі обертання;
- нагрівальний елемент у моделях, де він передбачений;
- електромагнітний заливний клапан;
- зливний насос і зливний тракт;
- датчик рівня води;
- температурний датчик;
- електронний модуль керування;
- пружини, амортизатори та противаги.
Загальне призначення цих компонентів добре видно з їхньої взаємодії. Електроніка не пере одяг сама, а послідовно керує виконавчими механізмами за даними датчиків. Офіційний довідник Whirlpool про деталі пральної машини, зокрема, окремо описує внутрішній і зовнішній барабани, насос, двигун, нагрівальний елемент та панель керування, уточнюючи, що набір компонентів залежить від моделі.
| Вузол | За що відповідає |
|---|---|
| Барабан | Утримує білизну та обертає її під час прання і віджиму |
| Двигун | Створює обертання барабана |
| ТЕН | Нагріває воду в моделях із внутрішнім нагрівачем |
| Насос | Відводить використану воду в злив |
| Електронний модуль | Координує клапани, двигун, нагрів, насос і датчики |
Як вода потрапляє в пральну машину
Після запуску програми модуль керування відкриває заливний клапан. Вода з водопроводу проходить через шланг і клапан, далі залежно від конструкції потрапляє через дозатор мийних засобів до бака. Коли система фіксує потрібний рівень, клапан закривається.
Для контролю використовується датчик рівня води, у багатьох конструкціях це датчик тиску. Він дозволяє електроніці визначити, коли води достатньо, а також виявляти проблеми із заповненням. Наприклад, LG прямо пов’язує код PE у своїх машинах із несправністю датчика рівня води.
Невелика кількість видимої через люк води не означає, що машина пере «насухо»: вода знаходиться в баку, проходить крізь отвори барабана та постійно контактує з білизною.
Сучасні алгоритми можуть визначати необхідну кількість води з урахуванням завантаження. У довідці Samsung про наповнення машини водою описано, як окремі моделі спочатку оцінюють вагу завантаження, а потім набирають відповідну кількість води. Тому рівень, який видно через скло, може істотно відрізнятися між програмами.
Незвичні конструкції використовують той самий базовий принцип у складнішій формі. Наприклад, настільна міні-пральна машина Xiaomi розрахована на значно менше завантаження, ніж повнорозмірні моделі, тому конкретні об’єми та алгоритми порівнювати напряму некоректно.
Як обертається барабан і працює двигун
Барабан пральної машини встановлений усередині бака на підшипниковому вузлі та може обертатися навколо своєї осі. Рух створює електромотор. Під час основного прання електроніка запускає його на відносно невисокій швидкості, зупиняє і змінює напрямок. Білизна піднімається всередині барабана, падає вниз, перемішується з водою та розчином мийного засобу.
Передача обертання реалізується переважно одним із двох способів:
- У ремінній конструкції двигун обертає малий шків, ремінь передає рух на великий шків барабана.
- У системі прямого приводу мотор з’єднаний із барабанним вузлом без традиційної ремінної передачі.
Офіційна сторінка LG Direct Drive Motor описує двигун прямого приводу без ременя та шківа. Це водночас показує, чому твердження про обов’язкову наявність ременя в кожній машині неправильне: схема залежить від конструкції виробника.
Двигун лише створює необхідний механічний рух. Напрямок, тривалість і швидкість обертання задає система керування відповідно до вибраної програми та сигналів датчиків.
Під час прання барабан не повинен постійно розкручувати речі на максимальній швидкості. Його завдання полягає у перемішуванні білизни та забезпеченні контакту тканини з водою. На етапі віджиму логіка змінюється, тому двигун пральної машини отримує команду поступово перейти на значно вищі оберти.
Як пральна машина нагріває воду
Відповідь на питання, як пральна машина нагріває воду, залежить від конкретної моделі. У багатьох автоматичних машинах вода надходить холодною, після чого її нагріває встановлений у баку електричний нагрівальний елемент, часто відомий як ТЕН. В інших конструкціях можуть використовуватися гаряче й холодне водопостачання або інша схема, тому внутрішній нагрівач не є універсальною деталлю всіх машин.
Типова послідовність для моделі з ТЕНом виглядає так:
- Машина набирає необхідний об’єм води.
- Датчик підтверджує достатній рівень.
- Модуль керування подає живлення на нагрівач.
- Температурний датчик відстежує нагрів.
- Електроніка припиняє або регулює нагрів після досягнення параметрів програми.
Whirlpool у своєму описі внутрішніх компонентів пральних машин вказує, що нагрівальний елемент у відповідних моделях підвищує температуру води для теплих і гарячих циклів, а сама наявність такого елемента залежить від машини.
Позначка 40 °C або 60 °C на панелі не означає безперервну роботу ТЕНа протягом усього циклу: нагрів є лише частиною заданої програми.
Вода також не обов’язково має однакову температуру на всіх етапах. Прання, проміжні зливи та полоскання виконуються за алгоритмом конкретної програми. Саме електроніка погоджує роботу датчика температури, нагрівача, двигуна та клапанів.
Як машина зливає воду і переходить до віджиму
Як працює зливний насос
Після основного прання воду потрібно видалити з бака. Для цього вмикається насос пральної машини: він створює потік у зливному тракті та спрямовує воду через шланг до каналізації. Потім машина може знову набрати чисту воду для полоскання і повторити злив.
У фронтальних машинах перед насосом часто розташований доступний користувачеві фільтр. Його завдання полягає в тому, щоб не допустити потрапляння частини сторонніх предметів до крильчатки та інших елементів зливної системи. Samsung у рекомендаціях щодо наповнення та зливу окремо описує перевірку зливного фільтра, аварійне видалення води та очищення фільтрувального вузла.
У ньому можуть накопичуватися:
- монети та інший вміст кишень;
- ґудзики й дрібна фурнітура;
- нитки, волосся та ворс;
- невеликі предмети, що пройшли далі від барабана.
Якщо вода не видалена належним чином, система керування може не запускати нормальний високошвидкісний віджим: перед розкручуванням барабана машина повинна виконати передбачений програмою злив.
Що відбувається під час віджиму
Перед високими обертами машина намагається розподілити речі по барабану. Якщо вся важка мокра білизна збилася з одного боку, центр мас зміщується, а навантаження на підвіску різко стає нерівномірним. Тому барабан може зробити кілька повільних обертів, зупинитися та повторити спробу.
Samsung пояснює таку поведінку на прикладі помилки незбалансованого завантаження: машина може спробувати перерозподілити речі та повторити віджим, а сама така ситуація не обов’язково означає несправність.
Коли баланс прийнятний, оберти зростають. Вода в тканині під дією швидкого обертання переміщується назовні, проходить через перфорацію барабана в бак, звідки зливний насос відводить її далі.
Вібрацію стримують одразу кілька елементів. Пружини утримують бак у підвішеному положенні, амортизатори гасять його коливання, а важкі противаги допомагають стабілізувати вузол. Сам корпус при цьому має стояти рівно і спиратися на всі ніжки.
Сильна вібрація під час віджиму може бути пов’язана із завантаженням, балансуванням або встановленням машини, тому сама по собі вона не доводить несправність двигуна.
Конструкція приладів при цьому продовжує ускладнюватися не лише механічно. Наприклад, у матеріалі MigNews про пральну машину Samsung Bespoke AI з дисплеєм описані додаткові цифрові функції, однак усередині процес прання все одно спирається на базові вузли: воду, барабан, двигун, злив і систему керування.

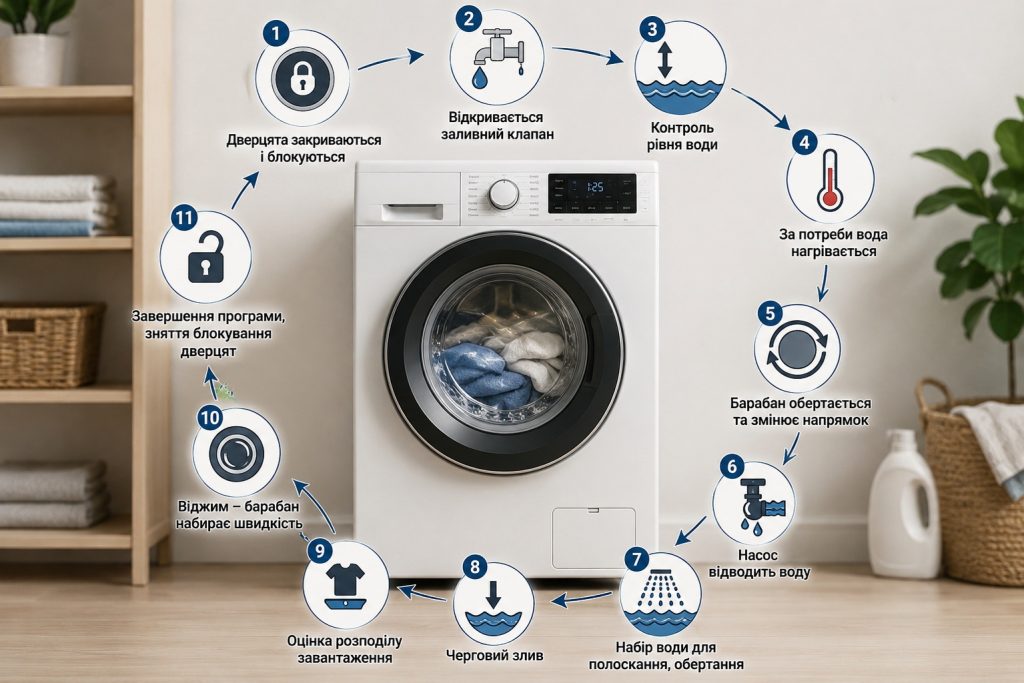

Як проходить повний цикл прання
Окремі програми відрізняються температурою, кількістю полоскань, інтенсивністю руху, тривалістю та допустимою швидкістю віджиму. Проте для звичайної фронтальної автоматичної машини послідовність можна представити так:
- Дверцята закриваються і блокуються.
- Електроніка відкриває заливний клапан.
- Машина контролює рівень води.
- За потреби вода нагрівається відповідно до програми.
- Барабан повільно обертається та змінює напрямок.
- Після етапу прання насос відводить воду.
- Машина набирає воду для полоскання й обертає білизну.
- Відбувається черговий злив.
- Система оцінює розподіл завантаження.
- Барабан набирає швидкість для віджиму.
- Після завершення програми двигун зупиняється, а блокування дверцят знімається за передбачених конструкцією умов.
Зв’язує ці операції електронний модуль. Він отримує сигнали від датчиків рівня, температури, положення та інших систем, а потім керує клапанами, нагрівачем, двигуном і насосом. Тому справна машина постійно переходить від однієї операції до іншої, а не просто «крутить барабан» задану кількість хвилин.
FAQ
Чи крутиться бак разом із барабаном?
Ні, у типовій фронтальній машині бак не обертається навколо своєї осі. Усередині нього обертається перфорований барабан із білизною. Сам бак підвішений у корпусі й може зміщуватися на пружинах та амортизаторах, особливо під час віджиму.
Звідки пральна машина бере гарячу воду?
Це залежить від конструкції. Багато моделей підключаються до холодної води та нагрівають її внутрішнім ТЕНом до температури, передбаченої програмою. Існують також машини з підключенням до гарячого водопостачання, тому одна схема не поширюється на всі моделі.
Чому під час прання у барабані мало води?
Машині не потрібно заповнювати весь видимий барабан. Вода знаходиться в баку, проходить через перфорацію, змочує речі та переміщується разом із ними під час обертання. Частина моделей додатково коригує обсяг води залежно від завантаження та програми.
Для чого потрібен насос у пральній машині?
Зливний насос відводить використану воду з бака через зливний тракт і шланг до каналізації. Його робота потрібна після основного прання, між етапами полоскання та перед завершальним віджимом.
Чому барабан швидко крутиться тільки під час віджиму?
Під час основного прання потрібне перемішування речей із водою та мийним розчином, тому барабан рухається повільніше й періодично змінює напрямок. Віджим має інше завдання: за рахунок високої швидкості обертання видалити якомога більше води з тканини через отвори барабана.
