Сенсорний екран не бачить палець і не аналізує зображення з дисплея. Він фіксує електричну або фізичну зміну в сенсорному шарі, визначає координати контакту та передає їх операційній системі. Сам дисплей у цей час лише показує кнопки, текст, фотографії та інші елементи інтерфейсу.
Щоб зрозуміти, як працює сенсорний екран, потрібно розділити три поняття. Ємнісна та резистивна технології описують спосіб виявлення дотику, тоді як in-cell вказує, де розміщені сенсорні компоненти відносно матриці. Відмінності між IPS, OLED та іншими технологіями формування зображення розглянуті окремо в матеріалі про екрани смартфонів і типи дисплейних матриць.
Що відбувається після дотику до екрана
Під захисним склом розташована система прозорих електродів або провідних шарів. Вона постійно перевіряє стан поверхні та помічає зміни, спричинені пальцем, стилусом чи натисканням. Спеціальний контролер перетворює отриманий сигнал на координати по горизонталі та вертикалі. Samsung Display описує Touch Screen Panel як пристрій, що визначає точне місце натискання або торкання дисплея.

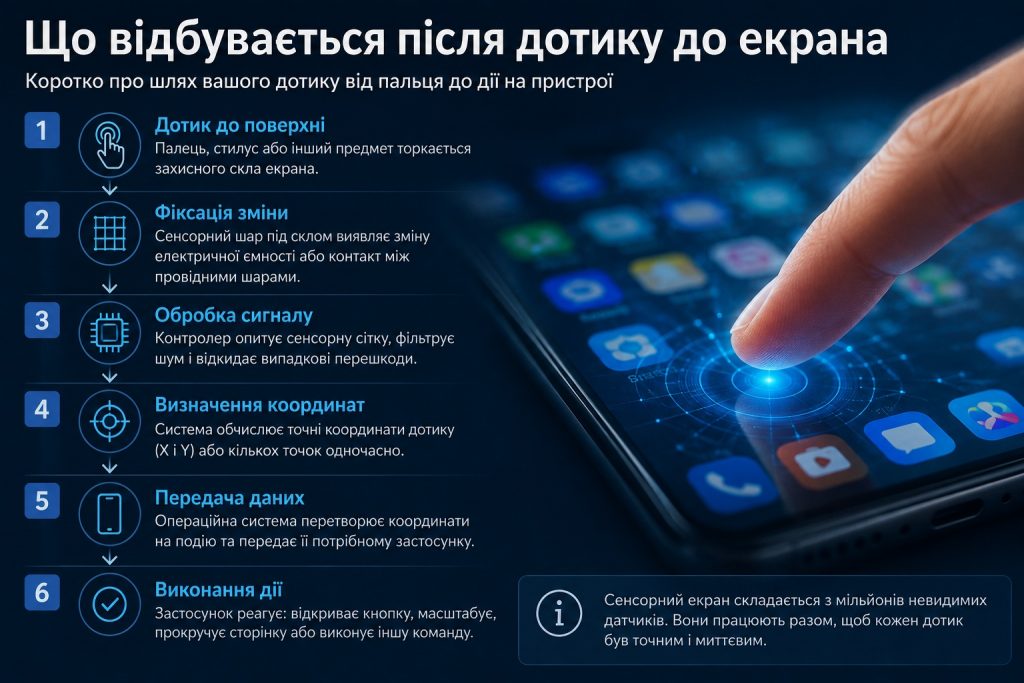

Послідовність виглядає так:
- Палець або інший предмет торкається поверхні.
- Сенсорний шар фіксує зміну електричної ємності або контакт двох провідних поверхонь.
- Контролер опитує сенсорну сітку та відкидає випадкові перешкоди.
- Система обчислює координати точки або кількох точок.
- Операційна система передає жест потрібному застосунку.
Натискання на екранну кнопку, масштабування двома пальцями та прокручування сторінки починаються з координат. Уже після цього програмне забезпечення вирішує, яку команду виконати. Тому несправність сенсора може не впливати на зображення: матриця продовжує показувати картинку, хоча дотики не реєструються.
Екран створює зображення, сенсор знаходить дотик, а контролер перетворює його на цифрову команду.
Як працює ємнісний сенсорний екран
Сучасний ємнісний сенсорний екран зазвичай використовує projected capacitive touch, або проєкційно-ємнісну технологію. Під склом розміщується сітка з прозорих електродів, утворена рядами та стовпцями. Контролер вимірює електричні характеристики в точках їх перетину. Коли палець наближається до поверхні, він взаємодіє з електричним полем і локально змінює ємність.
Палець працює не тому, що заряджає смартфон або подає в нього сильний струм. Тіло людини проводить електричні сигнали достатньо добре, щоб вплинути на поле біля сенсорної сітки. Контролер порівнює показники сусідніх електродів та обчислює центр контакту. У технічному огляді Infineon окремо описані проєкційно-ємнісні панелі, вплив захисного скла, електричних перешкод і умов експлуатації.
«Ємнісне сенсорне керування вимірює зміни ємності між сенсором і його оточенням», пояснює Infineon.
Кілька одночасних змін у сітці дозволяють розпізнавати multi-touch. Саме так смартфон бачить два пальці під час масштабування фотографії або кілька точок у грі. Контролери на кшталт Microchip MTCH6303 можуть передавати координати кількох дотиків та розпізнавати жести з прокручуванням, зведенням і розведенням пальців.
Чому рукавички, вода та стилуси змінюють реакцію
Звичайна тканинна рукавичка ізолює палець, тому зміна ємності стає надто слабкою. Сенсорні рукавички мають провідні волокна на кінчиках пальців. Деякі контролери також підтримують режим підвищеної чутливості, але його робота залежить від товщини матеріалу та налаштувань конкретного пристрою.
На поведінку ємнісного екрана впливають:
- краплі води, які проводять струм і можуть створювати хибні точки контакту;
- товсте або погано приклеєне захисне скло;
- пасивний стилус із широким провідним наконечником;
- активний стилус з електронікою та підтримкою конкретного пристрою;
- контакт долоні, який програмне забезпечення має відрізняти від навмисного жесту.
Тонке сумісне скло зазвичай не блокує сенсор, оскільки електричне поле проходить крізь діелектричний шар. Проблеми частіше виникають через надмірну товщину, повітряний проміжок або невдалий клей. Окремі покриття також змінюють відблиски та оптичні властивості дисплея, що показує матеріал про вплив скла і плівки на екран iPhone.
Як працює резистивний сенсорний екран

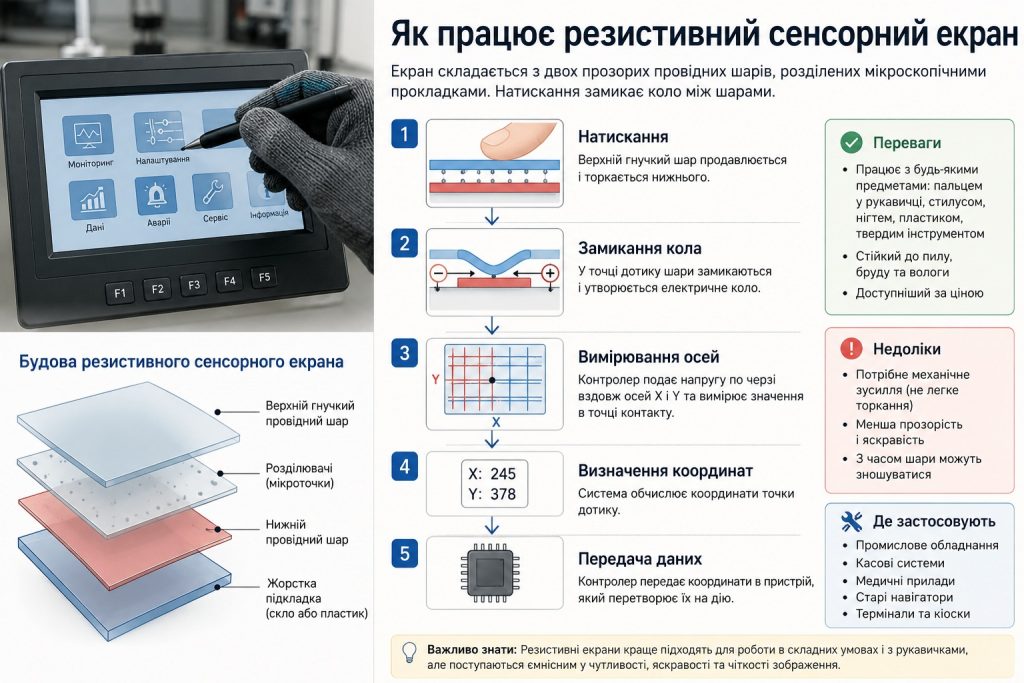

Резистивний сенсорний екран складається з двох прозорих провідних шарів, між якими залишається невеликий проміжок. Мікроскопічні розділювачі не дозволяють поверхням контактувати без натискання. Коли верхній гнучкий шар продавлюється, він торкається нижнього та замикає електричне коло.
Контролер почергово подає напругу вздовж горизонтальної та вертикальної осей. Показник у точці контакту дозволяє визначити координати X і Y. В інженерній документації NXP чотирипровідна резистивна панель описана як сенсор із двома прозорими резистивними пластинами.
У чотирипровідній панелі координати вимірюються почергово після фізичного контакту двох провідних шарів.
Для такого сенсора не має значення електропровідність предмета. Натискати можна пальцем у рукавичці, пластиковим стилусом, нігтем або твердим інструментом. Потрібне саме механічне зусилля, тому легкого торкання іноді недостатньо.
Резистивні панелі часто встановлюють у промисловому обладнанні, касових системах, медичних приладах, старих навігаторах і терміналах. Вони зручні там, де оператор працює в щільних рукавичках або мусить точно натискати невеликі елементи стилусом. Більшість класичних моделей розрахована на одну точку, хоча існують спеціальні рішення з підтримкою жестів і двох контактів.

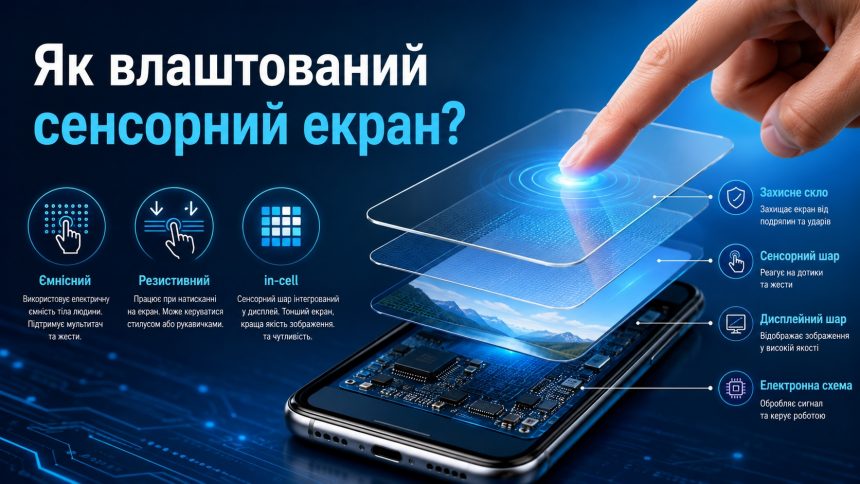

Що таке in-cell дисплей
Запит що таке in-cell дисплей часто ставлять поруч із ємнісними та резистивними екранами, хоча це різні рівні класифікації. In-cell не пояснює фізичний принцип виявлення пальця. Термін описує інтеграцію сенсорних електродів у внутрішні шари дисплейної комірки.
Основні варіанти конструкції:
- out-cell або add-on: окрема сенсорна панель приклеєна над дисплеєм;
- on-cell: сенсорні елементи розташовані на поверхні дисплейної комірки;
- in-cell: сенсорні компоненти інтегровані всередину структури дисплея.
LG Display пояснює, що в in-cell сенсори вбудовані в дисплей, а не нанесені у вигляді додаткової плівки над ним. Така конструкція може зменшувати товщину модуля, кількість оптичних меж, відбиття світла та втрати яскравості.
«Сенсори дотику вбудовані в дисплей», так LG Display стисло описує конструкцію in-cell.
Чому ремонт часто передбачає заміну модуля
У смартфоні захисне скло, сенсор і матриця зазвичай ламіновані в єдиний блок. Відокремити пошкоджений шар без спеціального обладнання складно, а після складання потрібні рівномірне приклеювання та перевірка чутливості. Тому сервісні центри часто замінюють дисплейний модуль повністю, навіть коли зображення залишається видимим.
Це не означає, що будь-який in-cell екран неможливо відновити окремо. Спосіб ремонту залежить від конструкції конкретного модуля, характеру пошкодження та доступності компонентів. Збій сенсора також може бути спричинений шлейфом, контролером або програмним забезпеченням, а не самою матрицею.
Ємнісний і резистивний визначають принцип виявлення дотику, а in-cell описує розміщення сенсора в дисплеї.
Типи сенсорних екранів у порівнянні
| Характеристика | Ємнісний | Резистивний | In-cell |
|---|---|---|---|
| Що фіксується | Зміна електричної ємності | Фізичний контакт провідних шарів | Залежить від сенсора, зазвичай зміна ємності |
| Чим можна натискати | Пальцем або сумісним стилусом | Майже будь-яким твердим предметом | Пальцем або сумісним стилусом |
| Multi-touch | Типовий для сучасних панелей | Обмежений або відсутній у базових моделях | Можливий, якщо використано ємнісний сенсор |
| Робота в рукавичках | Потрібні провідні рукавички або спеціальний режим | Працює від механічного натискання | Залежить від контролера та налаштувань |
| Чутливість | Реагує на легкий контакт | Потребує натискання | Залежить від реалізації |
| Типові пристрої | Смартфони, планшети, ноутбуки | Термінали, каси, промислові панелі | Смартфони, планшети, автомобільні дисплеї |
| Конструкція | Сенсорна сітка може бути окремим шаром | Два гнучкі провідні шари | Сенсор інтегрований у дисплей |
| Ремонт | Часто змінюється весь модуль | Панель іноді замінюється окремо | Зазвичай потрібна модульна заміна |
Ця таблиця показує, чому типи сенсорних екранів не можна зводити до трьох рівнозначних категорій. In-cell може бути ємнісним, а назви IPS або OLED стосуються створення зображення, а не способу реєстрації пальця. Налаштування яскравості також працює окремо від сенсора, що видно з інструкції про автоматичну зміну яскравості екрана на iPhone.
Ємнісний чи резистивний екран для різних завдань
Питання ємнісний чи резистивний екран не має універсальної відповіді. Для смартфона перевагу дає ємнісна панель: вона швидко реагує, підтримує multi-touch і дозволяє працювати зі складними жестами. Наприклад, створення знімка рухом кількох пальців у деяких оболонках Android залежить і від сенсора, і від системних налаштувань, описаних в інструкції про скріншоти на Android за допомогою жестів.
Резистивна панель практичніша в обладнанні, де потрібна робота товстими рукавичками, простим пластиковим стилусом або інструментом. Вона також дозволяє точно натискати дрібні кнопки, але поступається сучасним ємнісним системам у легкості жестів, прозорості верхніх шарів і довговічності гнучкої поверхні. In-cell допомагає зробити дисплейний блок тоншим, проте саме по собі це маркування нічого не говорить про якість кольорів, частоту оновлення чи міцність скла.
FAQ
Чому сенсорний екран реагує на палець?
Палець змінює електричну ємність біля електродів сучасної ємнісної панелі. Контролер знаходить ділянку з найбільшою зміною та обчислює координати.
Чому екран не працює у звичайних рукавичках?
Тканина ізолює палець і послаблює його вплив на електричне поле. Допомагають рукавички з провідними волокнами або режим підвищеної чутливості, якщо його підтримує пристрій.
Чи може захисне скло погіршити чутливість?
Так, якщо воно надто товсте, погано приклеєне або залишає повітряний проміжок. Якісне сумісне скло зазвичай не заважає роботі сенсора.
Чим in-cell відрізняється від IPS або OLED?
IPS та OLED описують спосіб формування зображення. In-cell означає, що сенсорні елементи інтегровані в структуру дисплея.
Чому зображення є, але сенсор не реагує?
Причиною може бути пошкодження сенсорного шару, шлейфа, контролера або контактів дисплейного модуля. Схожий симптом іноді спричиняє зависання системи чи помилка після оновлення, тому точну причину визначає діагностика.
