Сонячна батарея не накопичує сонячні промені й не виробляє електрику завдяки нагріванню. Її робота починається тоді, коли частинки світла передають енергію електронам усередині напівпровідникового матеріалу, а конструкція фотоелемента спрямовує рух зарядів так, щоб виник електричний струм.
- З чого складається сонячна батарея
- Що відбувається, коли світло падає на панель
- Що таке фотоелектричний ефект простими словами
- Як постійний струм стає струмом у розетці
- Куди потрапляє вироблена електроенергія
- Від чого залежить виробіток сонячної панелі
- Шлях від фотона до електроприладу
- Чим сонячна панель відрізняється від сонячного колектора
- Коротко про принцип роботи сонячної батареї
У більшості сучасних фотоелектричних модулів основним напівпровідником залишається кремній. Саме в ньому відбувається головний процес, який пояснює, як працює сонячна батарея: світло поглинається, у матеріалі з’являються рухомі носії заряду, а електричне поле всередині комірки розділяє їх. Після цього струм можна вивести через металеві контакти та використати в електричному колі. Подібний принцип застосовується не лише у великих електростанціях, а й у компактних рішеннях, включно з експериментальними транспортними системами на кшталт електромобіля Hongqi із сонячним дахом.
З чого складається сонячна батарея
Найменший робочий елемент системи називається фотоелектричною коміркою, або solar cell. Кілька таких комірок електрично з’єднують у модуль. У повсякденній мові саме модуль найчастіше називають сонячною панеллю, а кілька модулів утворюють масив або частину сонячної електростанції. Такий поділ на комірку, модуль і систему використовує й U.S. Department of Energy у матеріалах про фотоелектричні технології.
Комірки потрібно не лише з’єднати між собою, а й захистити від зовнішнього середовища. Тому модуль має прозорий передній шар, зазвичай скло, захисні матеріали навколо фотоелементів, задню частину, струмопровідні з’єднання та конструкцію для монтажу. Металеві контакти на самих комірках збирають створений струм і передають його далі в електричне коло.
Панель є лише генератором постійного струму, а повноцінна сонячна система складається також з електричних та монтажних компонентів.
Що відбувається, коли світло падає на панель

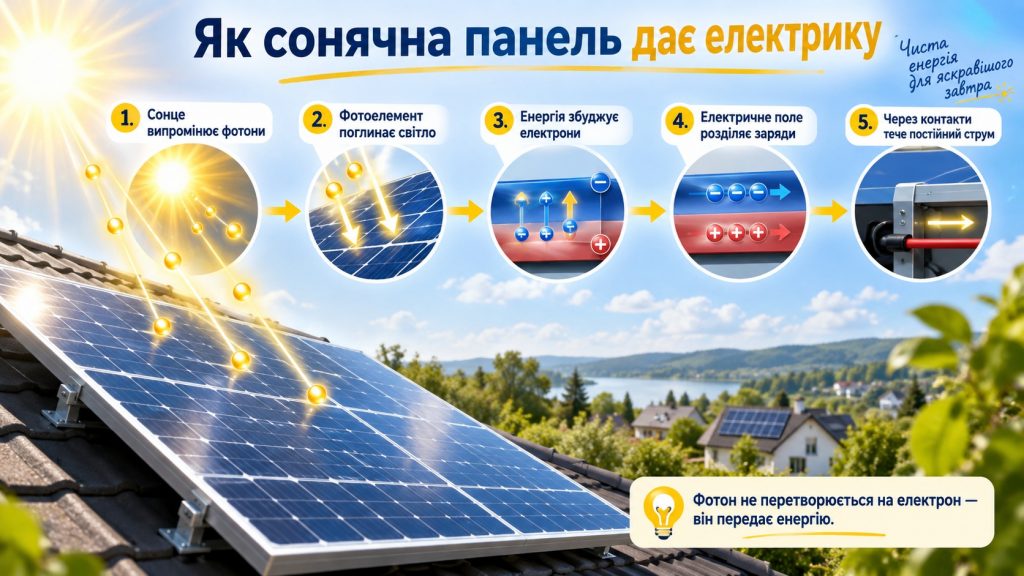

Щоб зрозуміти принцип роботи сонячної батареї, процес зручно розкласти на п’ять послідовних етапів.
- Сонце випромінює електромагнітне випромінювання, яке можна описувати як потік фотонів.
- Частина фотонів потрапляє на поверхню фотоелемента й поглинається напівпровідником.
- Енергія поглинутих фотонів передається електронам і створює в матеріалі рухомі носії заряду.
- Внутрішнє електричне поле фотоелемента розділяє позитивні та негативні носії й спрямовує їх до різних сторін комірки.
- Після підключення зовнішнього кола заряди рухаються через контакти, утворюючи постійний електричний струм.
Саме так процес описує U.S. Department of Energy у поясненні роботи сонячних фотоелементів: напівпровідник поглинає енергію світла, вона передається електронам, а електричний струм відводиться через провідні металеві контакти.
Саме Сонце при цьому є джерелом енергії, але всередині зірки працює зовсім інший механізм. Про походження сонячного випромінювання та термоядерний синтез окремо розповідають цікаві факти про Сонце на MigNews.
Фотон не «перетворюється на електрон». Він передає частину своєї енергії матеріалу, завдяки чому носії заряду можуть рухатися й утворювати струм.
Навіщо потрібні p-тип і n-тип кремнію
Звичайного шматка кремнію недостатньо. Фотоелемент створюють так, щоб у різних його областях була різна концентрація носіїв заряду. Для цього властивості кремнію змінюють контрольованим додаванням невеликої кількості інших елементів.
В області n-типу є надлишок доступних електронів, а в області p-типу зручніше описувати перенесення заряду через так звані «дірки», тобто місця, де електрона бракує. На межі цих областей формується p-n-перехід і внутрішнє електричне поле. Коли світло створює пару електрон-дірка, це поле допомагає розвести носії в різні боки замість того, щоб вони одразу рекомбінували.
Що таке фотоелектричний ефект простими словами
Фотоелектричний ефект у контексті сонячної комірки можна уявити як передачу поштовху. Електрон перебуває у зв’язаному стані, а фотон передає йому енергію. Якщо цієї енергії достатньо, у напівпровіднику виникають носії заряду, які можуть брати участь у створенні струму. У фотоелектричних системах цей механізм часто точніше називають фотовольтаїчним ефектом.
Тому сонячну панель не слід плутати з пристроєм, який виробляє електроенергію просто через нагрівання. Частина сонячного випромінювання справді переходить у тепло, але для генерації електрики фотоелемент використовує енергію поглинутих фотонів.
Сонячна панель може виробляти електроенергію в холодний сонячний день, оскільки для фотоелектричного процесу потрібне світло, а не висока температура.
Цю різницю добре видно під час зміни рівня освітлення. Наприклад, часткове перекриття Сонця зменшує надходження випромінювання і відповідно впливає на сонячну генерацію, що розглядалося в матеріалі MigNews про вплив сонячного затемнення на виробництво електроенергії.
Як постійний струм стає струмом у розетці
Фотоелектричні комірки генерують постійний струм, або DC: електричні заряди рухаються в одному визначеному напрямку. Побутові електромережі та більшість обладнання, що підключається до звичайної розетки, працюють зі змінним струмом AC.
Тут з’являється інвертор. Він приймає постійний струм від сонячних модулів і перетворює його на змінний струм із параметрами, потрібними електричній системі. Міністерство енергетики США також відносить інвертор до компонентів, необхідних для перетворення DC від модулів на AC для живлення побутових приладів.

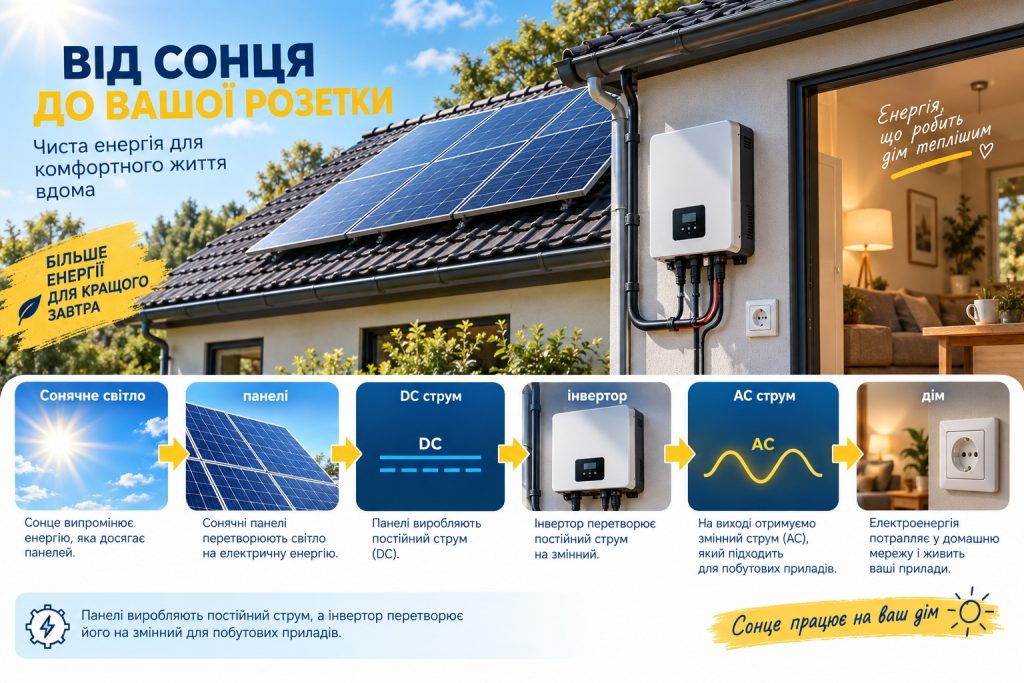

Ланцюжок виглядає так:
- сонячне світло;
- фотоелектричні комірки;
- постійний струм DC;
- інвертор;
- змінний струм AC;
- домашня мережа або зовнішня електромережа.
Панель створює електричну енергію, а інвертор змінює характеристики струму так, щоб його можна було використовувати в електросистемі будинку.
Куди потрапляє вироблена електроенергія
Відповідь на питання, як сонячна батарея виробляє електроенергію, не передбачає обов’язкової наявності акумулятора. Якщо система підключена до навантаження, вироблена енергія може одразу споживатися електроприладами. У системі з накопичувачем частина генерації може спрямовуватися в акумулятор, щоб використати її пізніше.
Інший варіант передбачає передачу надлишку енергії в загальну мережу, якщо схема підключення та чинні правила це дозволяють. Для українських домогосподарств умови продажу надлишків є вже не питанням фізики панелі, а регулювання та моделі конкретної СЕС. Ця тема детальніше розкрита в матеріалі про правила для власників домашніх сонячних електростанцій в Україні.
Акумулятор зберігає вже вироблену електроенергію, але сам по собі не потрібен фотоелементам для генерації струму.
Від чого залежить виробіток сонячної панелі
Розуміння того, як працюють сонячні панелі, пояснює і причини зміни їхньої продуктивності протягом дня та року. Панель не має фіксованого виробітку незалежно від умов: кількість отриманої енергії залежить від світла, температури, конструкції системи та електричних втрат.
Основні фактори:
- інтенсивність сонячного випромінювання;
- кут падіння променів на поверхню;
- орієнтація та нахил модуля;
- затінення деревами, будівлями або іншими панелями;
- температура фотоелементів;
- ефективність самого модуля;
- пил, бруд, сніг та інші перешкоди для світла;
- втрати в проводці, інверторі та інших компонентах системи.
Показовий фактор тут температура. Фотоелементу потрібне світло, але сильне нагрівання не означає автоматичного збільшення потужності. За даними U.S. Department of Energy про ефективність фотоелектричних систем, підвищення температури змінює електричні характеристики напівпровідника: струм може трохи зрости, але падіння напруги зазвичай має більший вплив, через що потужність зменшується.
Для оцінки роботи реальних PV-систем використовують дані про сонячний ресурс, температуру, затінення та системні втрати. Такі інструменти й набори даних, зокрема для моделювання виробітку та забруднення модулів, підтримує National Renewable Energy Laboratory.
Шлях від фотона до електроприладу
| Етап | Що відбувається |
|---|---|
| Сонячне світло | Фотони потрапляють на поверхню фотоелемента |
| Кремнієва комірка | Поглинута енергія створює рухомі носії заряду |
| Внутрішнє електричне поле | Розділяє та спрямовує носії заряду |
| Металеві контакти | Збирають постійний електричний струм |
| Інвертор | Перетворює DC на змінний струм AC |
| Будинок або мережа | Електроенергія надходить до споживачів |
Саме цей ланцюжок і є перетворенням сонячної енергії в електричну. Найбільша фізична робота відбувається всередині фотоелемента, тоді як решта компонентів збирають, перетворюють, передають або накопичують уже отриману електроенергію.
Чим сонячна панель відрізняється від сонячного колектора
Фотоелектрична панель і сонячний тепловий колектор використовують одне джерело енергії, але працюють по-різному. PV-панель безпосередньо створює електричний струм у напівпровідникових комірках.
Сонячний тепловий колектор, навпаки, поглинає сонячне випромінювання для нагрівання теплоносія або води. У великих концентрованих сонячно-теплових установках дзеркала також можуть збирати випромінювання та перетворювати його на тепло, з якого електроенергія виробляється вже на наступному етапі. Міністерство енергетики США прямо розділяє photovoltaics і concentrating solar-thermal power як два різні технологічні підходи.
Коротко про принцип роботи сонячної батареї
Світло передає енергію електронам у напівпровіднику, а внутрішнє поле фотоелемента розділяє створені носії заряду та формує умови для протікання постійного струму через зовнішнє коло. Інвертор після цього перетворює постійний струм на змінний, придатний для електромережі та побутових споживачів.
Чи працює сонячна батарея в похмуру погоду?
Так. Хмари зменшують кількість і змінюють склад сонячного випромінювання, що доходить до панелі, тому генерація зазвичай падає, але не обов’язково припиняється повністю. Фотоелементи можуть використовувати й розсіяне світло.
Чи працюють сонячні панелі взимку?
Так, якщо на них потрапляє достатньо світла. Низька температура сама по собі не заважає фотоелектричному процесу і може бути сприятливішою для електричних характеристик комірки, проте зимовий виробіток можуть зменшувати коротший світловий день, хмарність, низьке положення Сонця та сніг на поверхні панелі.
Чи виробляє панель електроенергію вночі?
Ні. Без світла, яке може бути поглинуте фотоелементом, звичайна сонячна панель не генерує фотоелектричний струм. Для живлення споживачів уночі потрібне інше джерело, електромережа або запас енергії в акумуляторі.
Чи потрібен акумулятор для роботи сонячної станції?
Не обов’язково. Мережева система може працювати без накопичувача та використовувати вироблену енергію одразу, тоді як акумулятор дає можливість зберігати частину генерації для іншого часу.
Чому сонячні панелі можуть втрачати потужність у сильну спеку?
Підвищення температури змінює характеристики напівпровідникової комірки, насамперед зменшує її напругу. Тому дуже яскравий і спекотний день не завжди забезпечує найкращу електричну ефективність панелі: для генерації потрібне інтенсивне світло, але надмірний нагрів може зменшувати вихідну потужність.
