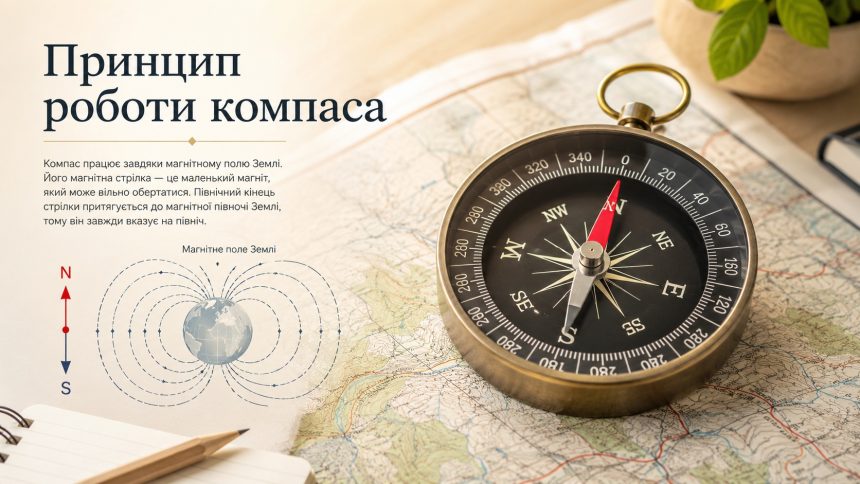

Звичайний компас не отримує сигналів із супутників, не потребує інтернету та батареї. Усередині нього є намагнічена стрілка, яка вільно повертається й орієнтується відповідно до магнітного поля Землі.
Саме тому відповідь на питання, як працює компас, пов’язана не з географічними координатами, а з магнетизмом. Позначений кінець стрілки за нормальних умов повертається приблизно на північ, однак це не означає, що він завжди вказує точно на географічний Північний полюс. Напрямок залежить від місцевого магнітного поля, а поруч із металом, магнітами чи електричним обладнанням показання можуть помітно змінюватися.
Як влаштований звичайний компас
Основний елемент приладу, магнітна стрілка компаса, фактично є невеликим постійним магнітом. Вона встановлена на осі або іншій опорі з мінімальним тертям, тому може повертатися в горизонтальній площині. Один її кінець зазвичай позначають червоним кольором або літерою N. Корпус містить шкалу зі сторонами світу чи поділками від 0 до 360 градусів.
Коли компас лежить горизонтально й поруч немає сильних джерел магнітних перешкод, відбувається проста послідовність:
- Стрілка отримує можливість вільно обертатися.
- Магнітне поле Землі створює обертальний момент, який змінює її положення.
- Стрілка повертається вздовж горизонтальної складової місцевого магнітного поля.
- Після кількох коливань вона стабілізується.
- За шкалою можна визначити магнітний азимут.
GPS у цьому процесі взагалі не потрібний. Супутникова система визначає координати, тоді як компас визначає напрямок за магнітним полем. Різницю між цими технологіями докладніше показує матеріал MigNews про роботу GPS-навігатора та супутникове визначення координат.
Компас може знати напрямок, не знаючи власних координат.
Чому компас показує на північ
Землю оточує магнітне поле. Його основна частина пов’язана з процесами у провідній рідині зовнішнього ядра планети, де рух речовини підтримує електричні струми. Поле має напрямок і силу, причому обидва параметри змінюються залежно від точки на поверхні та з часом. NOAA вказує, що понад 90% вимірюваного геомагнітного поля походить із зовнішнього ядра Землі.
Намагнічена стрілка теж має два полюси. Під дією зовнішнього поля вона прагне зайняти положення вздовж його силових ліній. Саме це пояснює, чому компас показує на північ, хоча точніше говорити про орієнтацію за горизонтальною складовою магнітного поля.
“Компас вказує напрямок горизонтальної складової магнітного поля в тому місці, де він знаходиться”
Так це формулює Національний центр екологічної інформації NOAA: стрілка реагує на поле в конкретному місці, а не притягується до однієї точки на карті.
Стрілка не «знає», де північ: вона лише займає положення, яке задає місцеве магнітне поле.
Через це популярне пояснення про «величезний магніт усередині Землі» годиться лише як дуже груба аналогія. Реальне поле складніше за поле звичайного стрижневого магніту, а його конфігурація постійно змінюється.
Магнітна і географічна північ не збігаються
Географічний Північний полюс визначається віссю обертання Землі й має широту 90° пн. ш. Магнітний північний полюс визначають інакше: це район, де геомагнітне поле спрямоване вертикально вниз. Він переміщується через зміни процесів у зовнішньому ядрі.
British Geological Survey пояснює ще один нюанс: компас не обов’язково спрямований прямо до самого магнітного полюса. Стрілка вирівнюється за локальним полем, а його силові лінії мають складну форму. BGS описує різницю між істинною та магнітною північчю і прямо наголошує, що компас реагує на місцевий напрямок поля.
“Стрілки компаса орієнтуються відповідно до місцевого магнітного поля.”
Що таке магнітне схилення
Кут між напрямком на географічну північ і напрямком магнітної стрілки називається магнітне схилення. NOAA використовує для нього позначення D та зазначає, що схилення змінюється як залежно від місця, так і з часом.
| Поняття | Що означає |
|---|---|
| Географічна північ | Напрямок до географічного Північного полюса |
| Магнітна північ | Напрямок горизонтальної складової місцевого магнітного поля |
| Магнітний полюс | Район, де поле спрямоване майже вертикально |
| Магнітне схилення | Кут між магнітною та географічною північчю |
Наприклад, за схилення 6° на схід магнітний напрямок відрізнятиметься від істинного на шість градусів. Для короткої прогулянки така різниця може бути непомітною, але на великій відстані помилка азимуту накопичується.
Правильне показання компаса не обов’язково дорівнює напрямку на істинну північ.
Для розрахунків у сучасних навігаційних системах застосовують моделі магнітного поля. Поточна World Magnetic Model 2025, за даними BGS, розрахована на період 2025–2030 років.
Коли компас починає помилятися
Причина, чому компас неправильно показує, часто розташована не всередині приладу, а поруч із ним. Стрілка реагує на сумарне магнітне поле. Якщо локальне поле від металевого предмета або магніту стає достатньо сильним, воно спотворює слабший земний сигнал.

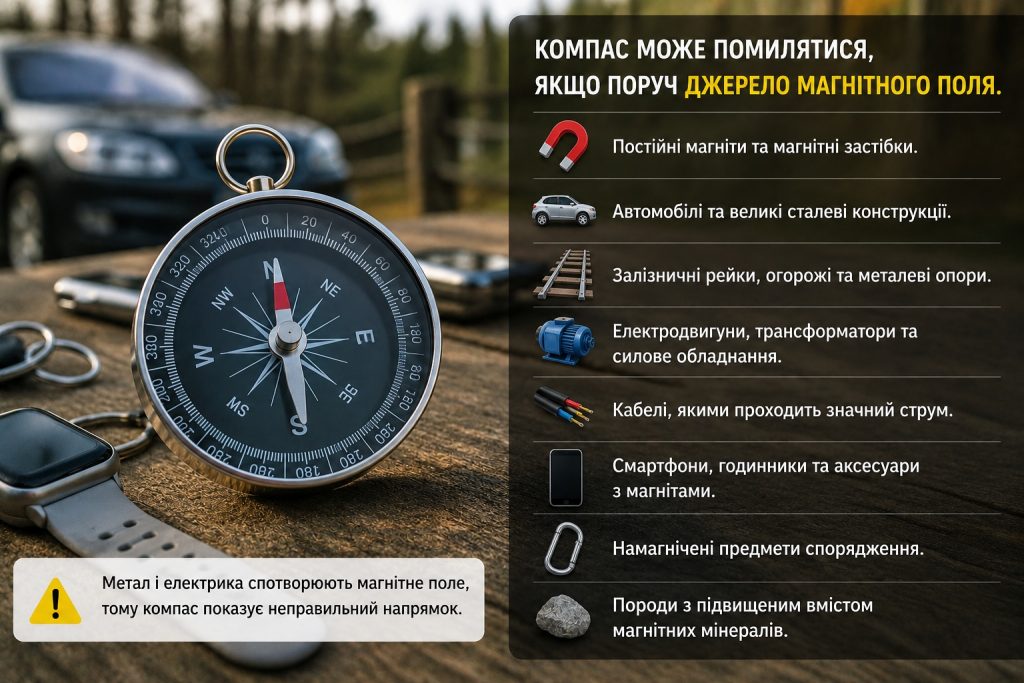

Типові джерела похибки:
- постійні магніти й магнітні застібки;
- автомобілі та великі сталеві конструкції;
- залізничні рейки, огорожі й металеві опори;
- електродвигуни, трансформатори та силове обладнання;
- кабелі, якими проходить значний струм;
- смартфони, годинники та аксесуари з магнітами;
- намагнічені предмети спорядження;
- породи з підвищеним вмістом магнітних мінералів.
Тому визначати точний азимут, поклавши туристичний компас на капот автомобіля, не має сенсу. Сталева конструкція машини та електричне обладнання здатні змінити локальне поле. Аналогічна проблема виникає біля магнітного тримача для телефона.
У документації Android описаний окремий TYPE_MAGNETIC_FIELD_UNCALIBRATED, де прямо враховуються спотворення від намагніченого заліза, сталі або постійних магнітів у самому пристрої. Геомагнітний сенсор смартфона вимірює поле вздовж трьох осей, а програмне забезпечення вже перетворює ці значення на напрямок. Документація Android про датчики положення пояснює цей принцип на рівні апаратних сенсорів.
Чому компас погано працює біля магнітних полюсів
Звичайному компасу потрібна достатньо сильна горизонтальна складова магнітного поля. Біля магнітних полюсів силові лінії стають майже вертикальними, тому горизонтальна складова слабшає.
NOAA зазначає, що безпосередньо на магнітному полюсі горизонтальна інтенсивність дорівнює нулю, а магнітне схилення фактично втрачає визначений напрямок. Для навігаційних моделей навіть використовують так звані blackout zones, де горизонтальна складова поля нижча за 2000 нТл і показання компаса вважаються ненадійними.
Це не означає, що стрілка обов’язково безперервно обертатиметься. Проблема фізична: горизонтальної сили, яка має впевнено встановити її в напрямку північ-південь, стає недостатньо.
Сам магнітний полюс також не стоїть на місці. BGS повідомляв, що після швидкостей близько 50–55 км на рік у 2000-х його переміщення останніми роками сповільнилося приблизно до 35 км на рік, а напрямок руху залишається в бік Сибіру.
Чи однаково працюють компас і смартфон
Механічний компас і цифровий компас вирішують схожу задачу, але різними способами. У першому випадку напрямок фізично займає стрілка. У телефоні геомагнітний датчик, який часто називають магнітометром, вимірює поле по трьох осях, а система поєднує ці дані з показаннями акселерометра та інших сенсорів.
| Характеристика | Магнітний компас | Компас смартфона |
| Основний елемент | Намагнічена стрілка | Геомагнітний сенсор |
| Потребує живлення | Ні | Так |
| GPS потрібен для напрямку | Ні | Ні |
| Реагує на магнітні перешкоди | Так | Так |
| Може поєднуватися з картою | Через користувача | Автоматично в застосунку |
GPS і компас у телефоні не є одним датчиком. GPS допомагає визначити місце, а магнітометр дає інформацію про орієнтацію пристрою. Саме поєднання кількох джерел дозволяє навігаційним програмам показувати не тільки точку, а й напрямок. Це добре видно і в матеріалі MigNews про навігацію Apple Maps без постійного мережевого з’єднання.
GPS відповідає передусім на питання «де», а компас на питання «у який бік».
Для цифрового компаса має значення калібрування, оскільки система повинна відокремити зовнішнє геомагнітне поле від постійних спотворень самого пристрою. Магнітний чохол або автомобільний тримач може ускладнити цю задачу. У подорожах тому корисно мати не лише цифрову навігацію: матеріал MigNews про додатки та офлайн-карти для туристів показує практичні сценарії, коли супутникові та мережеві засоби навігації доповнюють один одного.
Як отримати точніші показання
Для побутового або туристичного компаса достатньо кількох правил.
- Тримати прилад горизонтально, щоб стрілка могла вільно обертатися.
- Відійти від автомобіля, металевої огорожі, рейок і великих сталевих конструкцій.
- Прибрати від компаса магніти, смартфон і годинник, якщо вони впливають на показання.
- Дочекатися, поки коливання стрілки припиняться.
- Для точного руху за картою врахувати місцеве магнітне схилення.
- Якщо показання здаються дивними, повторити вимір у кількох метрах від попереднього місця.
Якщо після переміщення стрілка знову стабільно показує той самий напрямок, причина попередньої похибки, ймовірно, була локальною. Якщо вона заїдає, не повертається після обертання корпусу або поводиться хаотично далеко від джерел перешкод, слід перевірити сам прилад.
FAQ
Чому компас завжди показує на північ?
Точніше, він орієнтується вздовж горизонтальної складової магнітного поля Землі. Тому його північний кінець зазвичай показує приблизно на північ, але не обов’язково точно на географічний Північний полюс.
Чи працюватиме компас без GPS?
Так. Звичайному магнітному компасу не потрібні ані супутники, ані мобільна мережа, ані електроживлення. GPS та компас є різними навігаційними інструментами.
Чи може телефон збити показання звичайного компаса?
Може, особливо якщо в телефоні, чохлі або тримачі є сильні магніти. Для точного вимірювання механічний компас краще тримати подалі від електроніки та магнітних аксесуарів.
Чому компас неправильно показує в автомобілі?
Автомобіль містить багато сталі, електричних кабелів, двигунів і магнітних компонентів. Вони створюють або спотворюють локальне магнітне поле, через що стрілка може відхилитися від напрямку, який показала б на відкритій місцевості.
Що станеться з компасом на Північному магнітному полюсі?
Там магнітне поле спрямоване майже вертикально, а горизонтальна складова стає дуже слабкою. Звичайна горизонтальна стрілка через це втрачає надійний напрямок, тому класичний компас поблизу магнітного полюса непридатний для точної навігації.
